DD-s系列高刚性DD马达
品牌: NIKKI DENSO
应用: 高速、高精度旋转定位
额定输出: 10Nm~750Nm
最大输出: 23Nm~1750Nm
特点: 高精度、高刚性、高承载
产品详情

栏目条

制造商介绍:





日机电装株式会社(NIKKI DENSO)成立于1967年,注册资金3亿9千万日元,工厂位于日本东京千叶县,高精密设备产业区,日机电装是日本早期研发和生产DD马达的公司,是日系中产品全,类型多,覆盖范围广的DD马达专业制造商,2000年开发业界超薄DD马达,厚度为44.5mm,2003年开发业界大尺寸DD马达直径630mm,峰值扭矩3000Nm,2004年开发出业界高响应DD马达,在分选机行业应用效率可达到50Kuph.是日本一家拥有自主研发和设计,以及生产的驱动器系列和反馈码盘产品,始终秉承最优化设计理念,拥有驱动器PCB生产线,不匹配第三方驱动器,不采用代工产品,使日机电装产品达到业界优,速度稳定性(波动)可以控制到0.1%,负载惯量与电机转子惯量比值可以达到1000倍,马达停止时跳动值可控制在0~1脉冲,电机密度(同等体积电机输出扭矩),电机响应速度,这5项指标均为业界高水平。日机电装是一直以研发为主的企业,每年投入大量研发资金,确保产品的延续性。日机电装DD产品销售一直居于日系三强。


系列介绍:

DD-s系列是日机电装于2013年开发生产的一款高承载力的DD马达,尤其能承载强大的侧向力,抗弯矩能力强,如有客户在使用过程中,负载较大且有偏载,或者有外部压力等条件下,可以考虑使用本系列产品,而且本系列产品可以做到更高的端面跳动值和绝对定位精度值,主要应用于液晶面板,机床行业。

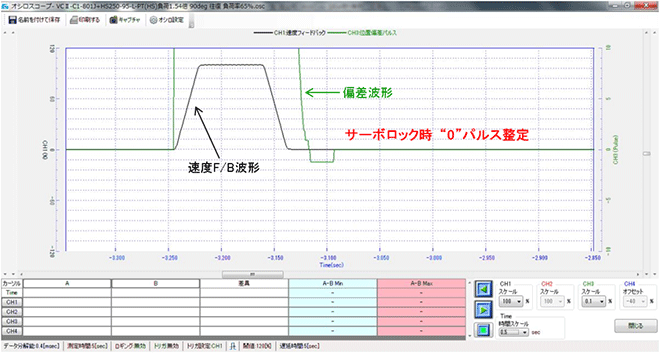

实现了停止时0脉冲整定(以下为DD250-90-LS配置VCII系列驱动器时动作波形图)

 DD-s系列参数表(特别提示:尊敬的客户,为保障您的项目成功率,以及您的利益,请尽量让我们配合你们选型,因为您最了解您的项目要求,而我们最了解我们马达性能,所以两者结合才能确保选型无误,你可以通过邮件、电话或者点击本页最下方左侧‘选型计算’填写相关技术要求供我们为您选型)

电机类型
DD160-96-LS
DD160-105-FSDD160-146-LS
无法兰安装
法兰安装
无法兰安装
型号*1
DD16-
251L04□NN
251F04CNN681L04□NN
供电电源
ACV
200200200
外径
mm(φ)160160160
高度mm

96(标准型)

95.8(高跳动精度型)

105(标准型)

104.8(高跳动精度型)

146(标准型)

145.8(高跳动精度型)

额定扭矩
N・m10
10
27
最大扭矩
N・m23
23
62.5
编码器类型

増量式/单圈绝对值
单圈绝对值
増量式/单圈绝对值
检出脉冲数
ppr

3,200,000(INC)

2,097,152(ABS)

6,815,744

3,200,000(INC)

2,097,152(ABS)

额定转速
rps
4
4
4
绝对定位精度
Arcsec
±50(标准型)/±10(可选)
重复定位精度
Arcsec
±1

允许径向载荷

*2

N・m280
280280

允许轴向载荷

*2

kN
22.522.522.5
轴向跳动*3μm30(标准型)/5(高跳动精度型)/3(高跳动精度型
径向跳动*3μm30(标准型)/5(高跳动精度型)/3(高跳动精度型
平行度*4μm40
50
40
转子转动惯量
kg・㎡0.00580.00580.0074
重量
kg
8.2
7.3
13.5



*5

増量式编码器类型
标准型

pdf/dxf(2D)

-

STEP(3D)

 -
高跳动精度型

pdf/dxf(2D)

  -

STEP(3D)

 -
绝对值编码器类型
标准型

pdf/dxf(2D)

STEP(3D)

高跳动精度型

pdf/dxf(2D)

STEP(3D)


电机类型
DD250-90-LS
DD250-138-LSDD250-163-LS
无法兰安装
无法兰安装无法兰安装
型号*1
DD25-
521L02□NN102L02□NN152L02□NN
供电电源
ACV
200200200
外径
mm(φ)265265265
高度mm

90(标准型)

89.8(高跳动精度型)

138(标准型)

137.8(高跳动精度型)

163(标准型)

162.8(高跳动精度型)

额定扭矩
N・m42
80
120
最大扭矩
N・m100
190
300
编码器类型

増量式/单圈绝对值
増量式/单圈绝对值増量式/单圈绝对值
检出脉冲数
ppr

6,300,000(INC)

6,815,744(ABS)

6,300,000(INC)

6,815,744(ABS)

6,300,000(INC)

6,815,744(ABS)

额定转速
rps
2
2
2
绝对定位精度
Arcsec
±50(标准型)/±10(可选)
重复定位精度
Arcsec
±1

允许径向载荷

*2

N・m315
450450

允许轴向载荷

*2

kN
22.53030
轴向跳动*3
μm40(标准型)/5(高跳动精度型)/3(高跳动精度型
径向跳动*3
μm40(标准型)/5(高跳动精度型)/3(高跳动精度型
平行度*4
μm60
转子转动惯量
kg・㎡0.040.080.105
重量
kg
20
34
42



*5

増量式编码器类型
标准型

pdf/dxf(2D)

STEP(3D)

高跳动精度型

pdf/dxf(2D)

STEP(3D)

绝对值编码器类型
标准型

pdf/dxf(2D)

STEP(3D)

高跳动精度型

pdf/dxf(2D)

STEP(3D)


电机类型
DD400-150-LSDD400-200-LSDD400-250-LS
无法兰安装
无法兰安装无法兰安装
型号*1
DD40-
322L02CNN622L02CNN702L01CNN
供电电源
ACV
200200200
外径
mm(φ)420420420
高度mm

150(标准型)

149.8(高跳动精度型)

200(标准型)

199.8(高跳动精度型)

250(标准型)

249.8(高跳动精度型)

额定扭矩
N・m260
500
750
最大扭矩
N・m600
1250(1000) *6
1750
编码器类型

单圈绝对值
单圈绝对值
单圈绝对值
检出脉冲数
ppr

6,815,744

6,815,744

6,815,744

额定转速
rps
2
2
1.5 *7
绝对定位精度
Arcsec
±50(标准型)/±10(可选)
重复定位精度
Arcsec
±1

允许径向载荷

*2

N・m2000
20003000

允许轴向载荷

*2

kN
444455

轴向跳动

*3

μm40(标准型)/5(高跳动精度型)/3(高跳动精度型

径向跳动

*3

μm40(标准型)/5(高跳动精度型)/3(高跳动精度型
平行度*4
μm60
转子转动惯量
kg・㎡0.430.690.916
重量
kg
68
94
154



*5

増量式编码器类型
标准型

pdf/dxf(2D)

-

-
-

STEP(3D)

--
-
高跳动精度型

pdf/dxf(2D)

--
-

STEP(3D)

--
-
绝对值编码器类型
标准型

pdf/dxf(2D)

STEP(3D)

高跳动精度型

pdf/dxf(2D)

STEP(3D)


*1.型号中“□”部份取决于编码器类型。増量式编码器时为“A”,绝对值编码器时为“C”;

*2.轴承的寿命跟据负载重量及跳动精度的不同而不同;

*3.如果您需要轴向及径向跳动小于3μm,请与我们联系;

*4.如果您想提高平行度,请与我们联系;

*5.如果您想索取轴向跳动/径向跳动为3μm的尺寸图及3D模型,请与我们联系;

*6.()中的值为该电机配置VCII系列7.5kg驱动器时的值;

*7.额定转速1rps/2rps的式样,请参考下表:

额定转速
rps
1
2
型号
DD40-
472L01CNN(-P/-P3)
942L02CNN(-P/-P3)
额定扭矩
N・m750
750
最大扭矩
N・m1,700
1,800
额定输出
W
4,7009,400
额定电流
A
33
65
配套驱动器
kW
7.5(VCII)
20(VCII)
